Entrance/ Engine Start System
스마트키
스마트키 시스템은 물리적인 키를 사용하지 않고도 FOB와 차량용 수신 모듈의 양방향 통신을 통해
잠금 장치를 해지하고 시동을 걸 수 있도록 하는 시스템입니다.
경우시스테크는 무선통신 기술을 기반으로 FOB 및 차량용 수신 모듈까지
KEYLESS ENTRY와 KEYLESS GO를 위한 스마트키 솔루션을 제공하고 있으며,
국내 최초로 건설장비용 스마트키 시스템을 개발하여 공급하고 있습니다.
KEY SYSYEM DIAGRAM
Construction Equipment
-

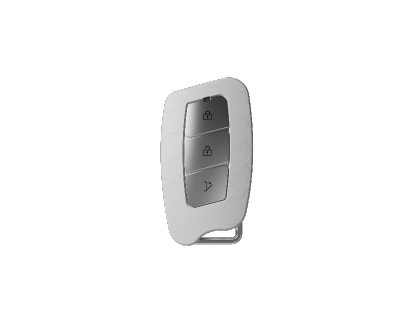

포브FOB, TAG, 전자 키 등으로도 불리는 스마트 키로
기존 방식의 물리 키를 대체함.다양하고 스타일리시한 제품 디자인 가능
사용자 친화적 디자인 설계 가능
차량 조화 디자인 설계 가능 (형상, 컬러 등)
배터리 수명 : 2만 번 이상 시동 보증
-

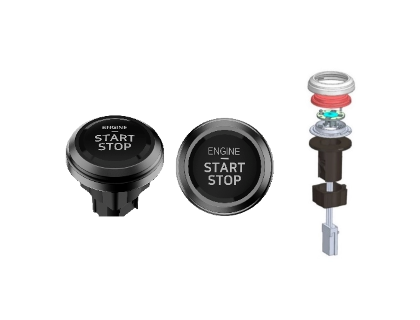

엔진 스타트 버튼차량용 키 ON/OFF 및 시동 입력 장치
맞춤형 버튼 그래픽 디자인 가능
차량과 조화를 위한 다양한 색상 제공 가능
스위치 수명 : 100만 사이클 이상
IP 65 (장착 되어진 기준)
이모빌라이저 LF 안테나 134kHz / 211uH
-

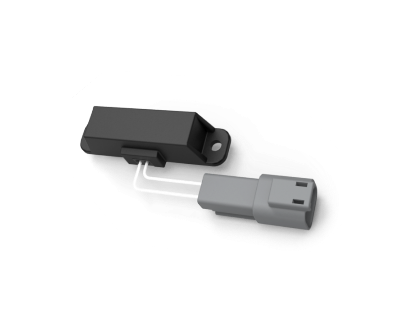

외부 LF 안테나본 LF 안테나는 차량에 장착되어 FOB(스마트키)와 저주파 통신을 함.
일정 거리 범위 내에서 운전자를 인식하고 도어를 자동으로 제어함.
장착 조건에 따라 브라켓의 형상을 변경할 수 있음.
라디오 주파수 : LF 134 kHz
CAN Bus 인터페이스 : CAN 2.0B, 500kbps
-

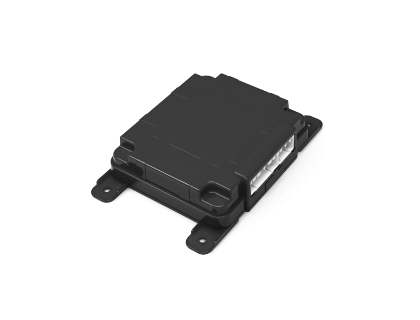

스마트키 제어기RF(UHF) 안테나 내장형 컨트롤러
RF/LF and Body 제어 (도어, 램프)
BCM과 RFA/PEPS 일부 기능 통합
(FOB 인증, Door 오픈, 램프 ON, 기타 등등)이모빌라이저 LF 안테나 : 134kHz / 211uH
라디오 주파수 : UHF 433 MHz / LF 134 kHz
CAN Bus 인터페이스
Industrial Vehicle
-

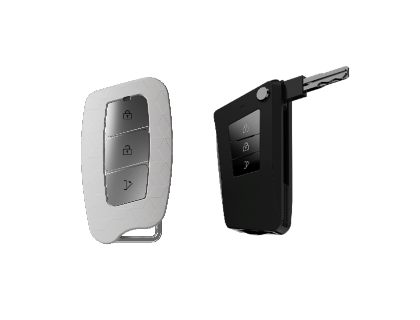

포브FOB, TAG, 전자 키 등으로도 불리는 스마트 키로
기존 방식의 물리 키를 대체함.다양하고 스타일리시한 제품 디자인 가능
사용자 친화적 디자인 설계 가능
차량 조화 디자인 설계 가능 (형상, 컬러 등)
배터리 수명 : 2만 번 이상 시동 보증
-
엔진 스타트 버튼차량용 키 ON/OFF 및 시동 입력 장치
맞춤형 버튼 그래픽 디자인 가능
차량과 조화를 위한 다양한 색상 제공 가능
스위치 수명 : 100만 사이클 이상
IP 65 (장착 되어진 기준)
이모빌라이저 LF 안테나 134kHz / 211uH
-
외부 LF 안테나본 LF 안테나는 차량에 장착되어 FOB(스마트키)와 저주파 통신을 함.
일정 거리 범위 내에서 운전자를 인식하고 도어를 자동으로 제어함.
장착 조건에 따라 브라켓의 형상을 변경할 수 있음.
라디오 주파수 : LF 134 kHz
CAN Bus 인터페이스 : CAN 2.0B, 500kbps
-
스마트키 제어기RF(UHF) 안테나 내장형 컨트롤러
RF/LF and Body 제어 (도어, 램프)
BCM과 RFA/PEPS 일부 기능 통합
(FOB 인증, Door 오픈, 램프 ON, 기타 등등)이모빌라이저 LF 안테나 : 134kHz / 211uH
라디오 주파수 : UHF 433 MHz / LF 134 kHz
CAN Bus 인터페이스
디지털 키 (UWB/NFC)
KEYLESS SYSYEM DIAGRAM
디지털 키 (UWB/NFC)
-

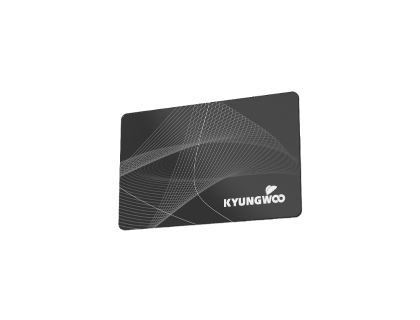

디지털 키수동형 RFID 태크 시스템
13.56MHz(HF 대역) 작동 주파수
동작 거리 : 10mm 이내
무단 메모리 작동 방지를 위한 32비트 암호 보호
고객 맞춤형 제품 사이즈 및 그래픽 인쇄 가능 (오프셋, 스크린)
사용자 메모리 : 504 byte
EEPROM : 504 바이트로 사용 가능한 사용자 읽기/쓰기 영역 (126페이지).
페이지당 4바이트. 135페이지로 540바이트 구성 -
엔진 스타트 버튼차량용 키 ON/OFF 및 시동 입력 장치
맞춤형 버튼 그래픽 디자인 가능
차량과 조화를 위한 다양한 색상 제공 가능
스위치 수명 : 100만 사이클 이상
IP 65 (장착 되어진 기준)
이모빌라이저 LF 안테나 134kHz / 211uH
-
외부 LF 안테나본 LF 안테나는 차량에 장착되어 FOB(스마트키)와 저주파 통신을 함.
일정 거리 범위 내에서 운전자를 인식하고 도어를 자동으로 제어함.
장착 조건에 따라 브라켓의 형상을 변경할 수 있음.
라디오 주파수 : LF 134 kHz
CAN Bus 인터페이스 : CAN 2.0B, 500kbps
-
스마트키 제어기NFC 수신기, 시동 제어기 일체형 타입
디지털 Input 저항 : 2k Ohm이하.
출력 및 센서 공급 전원부로 short circuit 보호 회로 적용
비상 시동 옵션 기능
CAN Bus 인터페이스 & CAN 업데이트 지원
구동 주파수 : 13.56MHz (HF 대역)
태그 인식 거리 : 10 mm 이내
